Introduction de la bride forgée en laiton d'acier au carbone d'acier inoxydable

Bride, également connue sous le nom de bride de bride ou bride. Les brides sont les parties reliées ensemble entre les axes et sont employées pour la connexion entre les embouts de tuyau ; elles sont également employées comme brides sur l'admission et le débouché de l'équipement pour la connexion entre l'équipement deux, tel que des brides de réducteur. La connexion de bride ou le joint bridé se rapporte à une connexion détachable dans laquelle des brides, les garnitures et les boulons sont reliés entre eux comme ensemble de structures de scellage combinées. La bride de tuyau se rapporte à la bride utilisée pour siffler dans l'installation de canalisation, et utilisé sur l'équipement se rapporte aux brides d'admission et de débouché de l'équipement. Il y a des trous sur les brides, et les boulons font les deux brides étroitement reliées. Les brides sont scellées avec des garnitures. La bride est divisée en bride filetée de connexion (connexion de fil), bride de soudure et bride d'agrafe. Des brides sont employées dans les paires, des brides de fil peuvent être employées pour les canalisations à basse pression, et des brides soudées peuvent être employées pour des pressions au-dessus de quatre kilogrammes. Ajoutez une garniture entre les deux brides et attachez-les avec des boulons. Les différentes brides de pression ont différentes épaisseurs, et elles utilisent différents boulons. Quand des pompes et les valves sont reliées aux canalisations, des parties de ces équipement sont également transformées en formes correspondantes de bride, également connues sous le nom de connexions de bride. Toutes les pièces de connexion qui sont boulonnées à la périphérie de deux avions et se sont fermées en même temps s'appellent généralement les « brides », comme la connexion des colonnes d'aérage, de telles pièces peuvent s'appeler les « pièces de bride ». Mais cette connexion est seulement une pièce de l'équipement, tel que la connexion entre la bride et la pompe à eau, il n'est pas facile d'appeler la pompe à eau « pièces de bride ». Les plus petits, tel que des valves, peuvent s'appeler les « pièces de bride »

Classification :
1. selon le standard de l'industrie de l'industrie chimique (hectogramme) : bride intégrale (SI), bride filetée (Th), bride de soudure plate de plat (PL), bride de soudage bout à bout de cou (WN), bride de soudure plate de cou (AINSI), bride de soudure de prise (commutateur), bride lâche d'anneau de soudage bout à bout (PJ/SE), bride lâche de soudure plate d'anneau (PJ/RJ), rayant la couverture de bride (BL), couverture de bride (BL) [2].
2. selon (embarquant et manipulant) le standard de l'industrie pétrochimique : bride filetée (pinte), bride de soudage bout à bout (WN), bride de soudure plate (AINSI), bride de soudure de prise (commutateur), bride lâche (LJ), couverture de bride (non montrée).
3. selon le standard de l'industrie (JB) mécanique : bride intégrale, bride de soudage bout à bout, bride de soudure plate de plat, bride lâche de plat d'anneau de soudage bout à bout, bride lâche de soudure plate de plat d'anneau, bride lâche bridante de bride de plat d'anneau, couverture de bride.
4. selon la norme (gigaoctet) nationale : bride intégrale, bride filetée, bride de soudage bout à bout, bride de soudure plate avec le cou, bride de soudure de prise avec le cou, anneau de soudage bout à bout avec la bride lâche de cou, bride plate de soudure de bride de plat, bride lâche de plat d'anneau de soudage bout à bout, bride lâche de soudure plate de plat d'anneau, bride lâche bridante de plat d'anneau, couverture de bride.

Matériel :

Acier au carbone : Q235A, Q235B, Q345Because22.8, ASTM A105, SS400
Acier allié : ASTM A694, F42, F46, F52, F56, F60, F65, A350 IF2,

Acier inoxydable : ASTM A182 F1, F5, F9, F22, F91,
 310/F304/304L/F316/F316L, F321, F347.

Préparation de surface :

Galvanisé (chaud, froid), vernis
Huile de rouille de méthode
Pulvérisation en plastique

Utilisation :
Puisque la bride a la bonne représentation complète, elle est très utilisée en produit chimique, construction, approvisionnement en eau, drainage, pétrole, lumière et industrie lourde, réfrigération, hygiène, tuyauterie, lutte anti-incendie, courant électrique, espace, construction navale et d'autres projets de base.

Catégories relatives :
(1) réduction de la bride
Nom de produit : Bride de réducteur
Paramètres techniques : selon des normes nationales
Norme de qualité : Construit en accord strict avec les normes appropriées formulées par l'état
Spécifications produit : DN15-DN2000

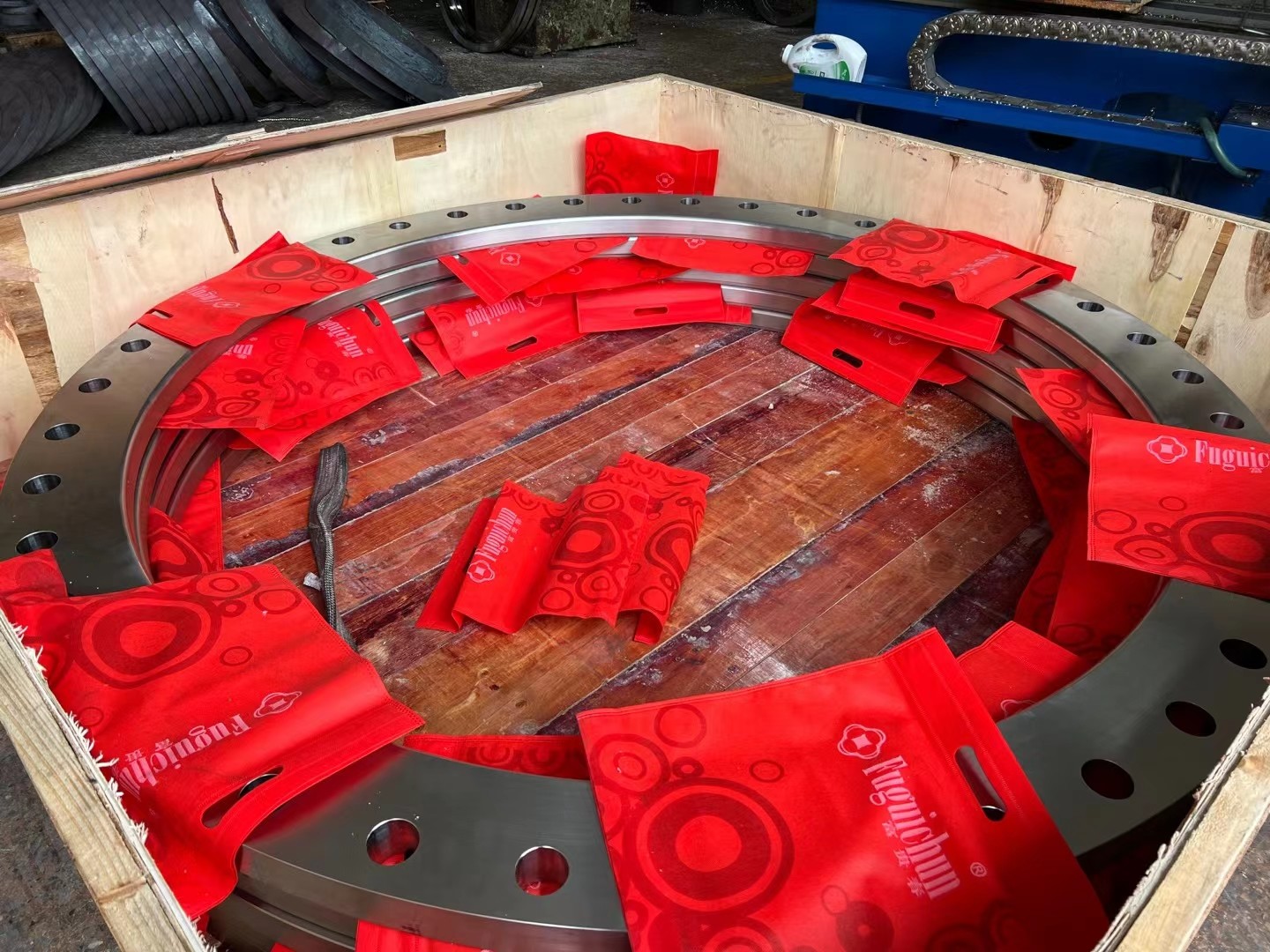

Emballage de produit : boîte en bois ou autre
Couleur de produit : couleur métallique

Caractéristiques du produit : résistance anti-corrosive, d'acide et d'alcali, longue durée de vie, etc., calcul des prix raisonnables, résistance douce de surface, d'acide et d'alcali, résistance à hautes températures, bel aspect, représentation forte de texture.
Processus de fabrication : pièce forgéee globale professionnelle, forgeant la fabrication, la coupe moyenne de plat, le roulement moyen de plat, etc.
Méthode de transformation : la commande numérique par ordinateur à haute précision tournent le finissage de tour, la soudure à l'arc électrique d'argon, etc. tournants et ordinaires.
Pression nominale sch5s, sch10s, sch20s, sch30s, sch40s, etc.
Norme de fabrication : norme nationale, norme américaine, norme russe, norme japonaise, etc.
Matériel : 201, 304.316.316L.0Cr18Ni9.321.202, etc.
Application : Très utilisé dans la garde de l'eau, le courant électrique, la centrale, les garnitures de tuyau, l'industrie, le récipient à pression, etc.
Méthode de connexion : brident l'écrou, connexion de boulon.

(2) bride d'acier inoxydable
Nom de produit : Bride d'acier inoxydable
Caractéristiques : ″ du ″ ~240 de 1/2 (10-6000)
Classe de pression : 0.6MPa | 32MPa, 150Lb | 2500Lb, PN0.25-PN42.0
Matériel : 304, 304L, 321, 316, 316L, 310S et d'autres matériaux
Ministère de standard de l'industrie chimique : HG5010-52~HG5028-58, HGJ44-91~HGJ65-91, HG20592-2009 (série de PN), HG20615-2009 (série de Calss)
Applications : chaudières et récipients à pression, pétrole, produit chimique, construction navale, pharmaceutique, métallurgie, machines, nourriture et d'autres industries.

(3) bride de récipient à pression
Nom de produit : Bride de récipient à pression
Caractéristiques : DN300~3000
Notes de produit : Industrie d'application de bride de récipient à pression : La CAHT, puissance, approvisionnement en eau de bâtiment, garnitures de récipient à pression, garnitures de tuyau de pression.
Catégorie de produit : Série de bride
Industrie d'application : La CAHT, puissance, approvisionnement en eau de bâtiment, accessoires de récipient à pression, accessoires de tuyau de pression.
Paramètres techniques d'application
Pression nominale PN, MPA (barre) de joint 0,6 1,0 1,6 2,5 4,0 6,4
Surface concave et convexe (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
Langue et surface de cannelure (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
Plein avion (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800

(4) bride de soudure plate
Les brides de soudure plates incluent les brides de soudure plates de plat et les brides de soudure plates étranglées.
Bride de soudure plate de plat (PL)

Les brides de soudure plates conviennent aux connexions de tuyau d'acier avec une pression nominale ne dépassant pas 2.5MPa. La surface d'étanchéité de la bride de soudure plate peut être transformée en trois types : lisse, concave-convexe et langue-et-cannelure. L'application de la bride de soudure plate lisse est la plus grande. Elle est en grande partie employée quand les conditions moyennes sont relativement douces, comme l'air comprimé non-épuré à basse pression et l'eau en circulation à basse pression.

Bride plate de cou de soudure (AINSI)
La taille de cou de la bride de soudure plate avec le cou est inférieure, qui améliore la rigidité et la portance de la bride. Comparé aux brides de soudage bout à bout, la charge de travail de soudure est grande, la consommation des baguettes de soudage est haute, et elle ne peut pas résister au recourbement et aux fluctuations à hautes températures et à haute pression, répétés de la température, mais il est plus commode d'installer sur le site, et le processus de gifler et de frotter la couture de soudure peut être omis, qui est plus populaire.

(5) soudage bout à bout avec le cou (WN)
Brides soudées bout à bout : Des soudures de bride de cou désigné souvent sous le nom des brides de « haut pivot ». Son but est de transférer la pression à la tuyauterie, réduisant de ce fait des concentrations de contrainte élevées dans la base de bride. Les soudures de bride de cou sont les meilleures soudures bout à bout de conception qui fournissent des brides dues à leur valeur structurelle inhérente. Cependant, le prix est relativement élevé, parce que le processus de fabrication du produit est compliqué.
Bride (filetée) filetée : La bride filetée est reliée à un fil. Mais le centre du produit a la taille de fil correspondant au tube. Son principal avantage est qu'il peut être assemblé sans soudure.
Glissement des brides : Glissant les brides ont un pivot inférieur parce que le tuyau entre dans la bride simple avant la soudure. Il est soudé à l'intérieur et fournir dehors assez de force pour empêcher la fuite.
Lap Flange : Lap Flange est réellement le précis la même bride coulissante, excepté elle est un rayon entre le trou et la course de bride. Il est que le rayon ait des brides pour adapter à des extrémités de souche de recouvrement. Typiquement, les brides de recouvrement et les souches de recouvrement joignent ensemble à l'extrémité du système d'assemblée.
La bride de soudure de prise est une bride semblable de glissement, à moins qu'elle ait un trou et une contre- taille de trou. L'assortiment du contre- trou avec le tuyau permet au tuyau d'être inséré dans la bride semblable à la bride coulissante. Le diamètre du trou plus petit est identique que l'identification pour assortir le même tuyau. L'emprisonnement est un trou intégré qui agit en tant que douille d'épaule conçue pour que siffler reste au fond. Ceci élimine n'importe quelle restriction d'écoulement en employant des brides de soudure de cavité articulaire.

(6) bride de soudure de prise (commutateurs)
Bride de soudure de prise

Forme de surface d'étanchéité : surface augmentée (rf), surface concave-convexe (MFM), langue et surface de cannelure (TG), surface de connexion d'anneau (RJ)
Matériel : Acier au carbone : ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70 ;
Acier allié : ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ, 35CrMoV, 45CrMo, etc.
Norme de fabrication : Norme ANSI B16.5, GB/T9117.1-2000-GB/T9117.4-200, etc.

(7) bride filetée (TH)
Diamètre nominal fileté de bride : DN8 | pression d'utilisation DN100 : 1,0 | matériel de bride 2,5 fileté par plat (MPA) : acier inoxydable, acier au carbone, acier allié.
Application filetée de bride : approprié au fil fermant à clef et scellant des tuyaux industriels et civils tels que la lutte anti-incendie, le gaz, l'eau chaude et froide, la climatisation, les tuyaux de pression atmosphérique, les oléoducs, les instruments, les tuyaux hydrauliques, etc.
Couverture de bride (BL)
La couverture de bride, également connue sous le nom de bride aveugle, est une bride sans trou au milieu, qui est employé pour sceller la prise de tuyau. Il y a beaucoup de types de surfaces d'étanchéité, y compris la surface plane, la surface convexe, la surface concave-convexe, la langue et la surface de cannelure, et la surface de connexion d'anneau.
Surface d'étanchéité : surface plane (FF), surface augmentée (rf), surface concave et convexe (MFM), langue et surface de cannelure (TG), surface de connexion d'anneau (RJ)
Matériaux de production :
Acier au carbone : ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70 ;
Acier inoxydable : ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8 ;
Acier allié : ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ.

(8) bride lâche
Bride lâche d'anneau de soudage bout à bout de cou

La bride lâche de cou de douille de douille de bride d'anneau lâche de soudage bout à bout, bride de plat lâche de douille d'anneau de soudage bout à bout, bride de plat lâche de soudure plate de douille d'anneau, plat retournant la bride lâche de douille, en plus du rassemblement les besoins du verrouillage après installation, là sont des trous dans la tige, ces trous peut empêcher les boulons de se desserrer une fois soumise à la vibration. Quelques boulons de bride avec les tiges polies désenfilées devraient être minces, appelé les boulons minces de bride de tige. Ce genre de boulon de bride favorise la connexion des forces variables. Il y a les boulons de haute résistance spéciaux sur la structure métallique, la tête sera plus grande, et la taille changera également.
Soudure plate Ring Loose Flange (PJ/SE)

La bride lâche de soudure plate de douille d'anneau est une bride mobile, qui est généralement assortie avec les accessoires d'approvisionnement et de drainage en eau (le plus commun sur des joints de dilatation). Les tuyaux et l'équipement sont reliés aux boulons. Le but d'employer la bride lâche de soudure plate de douille d'anneau est généralement de sauver le matériel. Sa structure est divisée en deux parts. Une extrémité de la pièce de tuyau est reliée dans le tuyau, et l'autre extrémité est transformée en bride, et la pièce de bride est gainée sur la bride. Le plat de bride est fait de matériel de qualité inférieure, et la pièce de tuyau est faite du même matériel que le tuyau, afin de sauver le matériel.

Bride lâche de soudure plate d'anneau :
1. économie. Quand le matériel de tuyau est spécial et cher, le coût de souder des brides du même matériel est haut.
2. Il est incommode pour souder ou traiter ou exige de haute résistance. Comme les tuyaux en plastique, tuyaux d'acier en verre et semblable.
3. facile à construire. Par exemple, il n'est pas facile d'aligner les trous de boulon de bride pendant la connexion ou d'empêcher les trous de boulon de bride de l'équipement de changer à l'avenir.

Norme de production lâche de soudure plate de bride d'anneau :
Norme nationale : GB/T9112-2000 (GB9113·1-2000~GB9123 ? 4-2000)
Norme américaine : Norme ANSI B16.5 Class150, 300, 600, 900, 1500 (WN, AINSI, BL, TH, LJ, commutateur)
Norme japonaise : JIS 5K, 10K, 16K, 20K (PL, AINSI, BL, WN, TH, COMMUTATEUR)
Norme allemande : DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL, AINSI, WN, BL, TH)
Ministère de standard de l'industrie chimique : HG5010-52~HG5028-58, HGJ44-91~HGJ65-91
Norme de bride : HG20592-2009 (série de PN) HG20615-2009 (série de Calss)
Norme mécanique de département : JB81-59~JB86-59, JB/T74-1994, JB/T79-94~JB/T86-94
Norme de récipient à pression : NB/T47020-2012~NB/T47027-2012, JB1157-82~JB1160-82 B16.47A/B B16.39 B16.48

Bride de visage de cannelure d'anneau et couverture de bride

Conseil sans visibilité
Bride lâche 6 d'anneau de soudage bout à bout
Bride de pivot
Bride d'ancre
Soudure/bride de revêtement

Nombre standard de soudure marin de bride en acier : Cette norme s'applique aux produits de la mer et aux produits de génie maritime. Les matériaux principaux sont : acier au carbone, acier allié, acier de basse température, acier inoxydable.

Essai et dispositif principaux d'inspection
